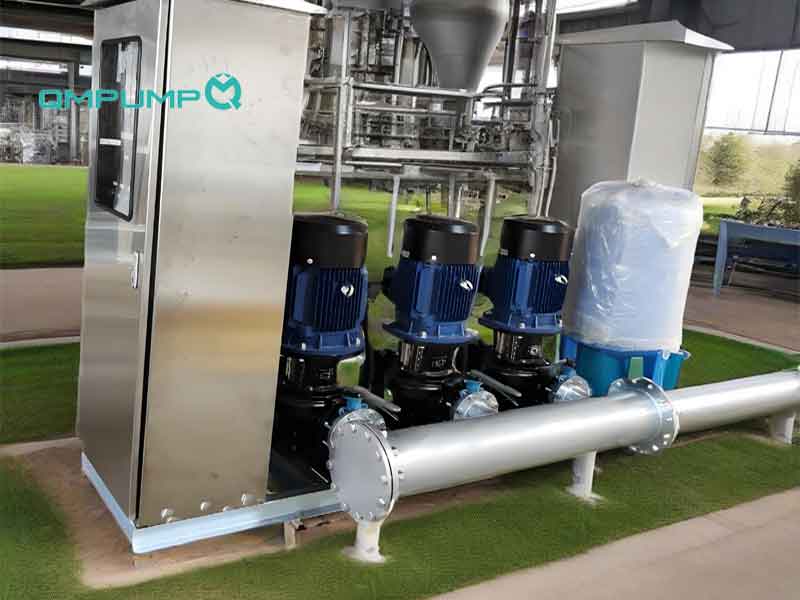

TD管道泵應用在恒壓變頻供水泵組

案例展示 2025年3月31日

一

、恒壓變頻供水系統的技術需求

隨著建筑高層化

、供水智能化的快速發展
，傳統供水系統存在的能耗高、壓力波動大等問題日益突出
。恒壓變頻供水泵組通過智能調節水泵轉速實現管網壓力恒定
，成為現代供水領域的核心解決方案
。而TD系列管道泵憑借其高效節能
、穩定可靠的特點，正成為該系統的理想動力單元
。

根據客戶設計要求，機組的流量150立方/小時

，而揚程只有40米
，對輸送設備的要求不高
，相對于不銹鋼立式多級泵
，TD泵的性價比更高
，經過技術溝通
，選定TD150-38/2作為變頻泵組。

二

、TD管道泵的技術性能

  • ?高效節能設計?
  • 采用三元流葉輪和精密鑄造工藝，水力效率達國家一級能效標準
  • 寬頻電機適配35-50Hz變頻調速
    ，較傳統泵節能30%以上
  • ?智能適配能力?
  • 全工況性能曲線平坦，適配變頻器PID調節無壓力震蕩
  • 支持多泵并聯自動切換
    ，滿足晝夜用水量大幅波動的需求
  • ?可靠運行保障?
  • 機械密封采用碳化硅/硬質合金配對，壽命超20000小時
  • 軸承指定SKF進口品牌
    ，運行更佳平穩壽命更長

三

、應用場景解析

  • ?工業園區循環系統?
  • 滿足制藥、電子行業對恒壓供水的嚴苛要求
  • 配置壓力傳感器+PLC控制
    ，壓力波動范圍≤±0.02MPa
  • ?無人值守遠程監控
  • 適應多井聯供
    、長距離輸水等復雜工況
  • 配套5G手機智聯遠程監控系統
    ，實現無人值守運行

四

、系統配置方案建議

參數類型推薦配置技術說明
控制方式一拖三自動輪換延長設備壽命
，降低故障率
壓力精度≤±0.01MPa采用PID模糊控制算法
保護功能缺水保護/過載預警物聯網模塊實時監測
節能評估系統COP≥2.8需配合穩壓罐優化配置

五

、行業應用趨勢展望

隨著智慧水務的發展

，TD管道泵正在向更高集成度演進：

  • 內置壓力傳感器的一體化變頻泵組
  • 支持5G通訊的智能運維系統
  • 304不銹鋼葉輪提升過流部件壽命
